42CrMo無縫鋼管熱擠壓生產(chǎn)工藝流程

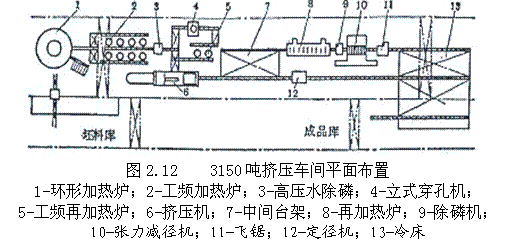

 出爐后經(jīng)160Kg/cm2的高壓水除鱗，然后在滾粉裝置上把坯料表面上涂敷一層玻璃潤滑劑，送往1000噸立式穿孔機(jī)穿孔（或擴(kuò)孔）。穿孔后的毛管經(jīng)三臺750千瓦立式感應(yīng)再加熱爐進(jìn)行再加熱。從再加熱爐出來的毛管經(jīng)涂粉裝置進(jìn)行內(nèi)外表面涂敷玻璃粉，然后送入3150噸臥式擠壓機(jī)進(jìn)行擠壓，擠壓速度最高可達(dá)300毫米/秒。擠壓之后進(jìn)行冷卻（淬火）式空冷。對于大規(guī)格產(chǎn)品，經(jīng)擠壓得到的毛管，在六架三輥式定徑機(jī)定徑，然后進(jìn)入成品冷床冷卻；小規(guī)格產(chǎn)品，擠壓毛管經(jīng)步進(jìn)式再加熱爐加熱至950-1050℃，出爐后經(jīng)高壓水去除表面氧化鐵皮和潤滑劑，進(jìn)入18架三輥式張力減徑機(jī)減徑。減徑后的成品管經(jīng)定尺飛鋸鋸切進(jìn)入冷床冷卻。冷卻后的成品經(jīng)矯直送至堿酸洗間去除表面玻璃潤滑劑。最后進(jìn)行無損探傷、檢驗(yàn)、包裝入庫，也可送冷拔（或冷軋）車間進(jìn)行制品再加工。m.szanlian.com
|
